你的位置：首頁 > 產品展示 > 氯氣專用閥門

氯氣專用波紋管調節閥（氣動、電動）

產品介紹

產品介紹

氯氣哈氏合金波紋管調節閥，作為液氯、氯氣等苛刻介質調節閥來使用，是因國產襯四氟調節閥，普遍易泄露，而往往采用產品。
我公司采用歐洲氯堿協會的氯氣程控閥，并結合我公司多年現場使用和設計經驗，根據實際工況條件（液氯、氯氣等苛刻介質）而研制開發的一種新型波紋管調節閥，是針對液氯、氯氣等苛刻介質而設計的。
它的密封除填料外還增加了哈氏合金雙壁波紋管密封，從而具有雙重密封結構，能的阻止危險介質的泄露。在結構上，結合外閥門應用的實際情況，閥瓣與閥座密封副采用了耐強腐蝕的聚四氟乙烯（帶機構）和司太立硬度合金，密封性能穩定、使用、耐腐蝕、無介質內、外漏以及操作輕便等特點。
結構特點：

液氯、氯氣調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥體（套筒閥芯）組成，單座閥閥體由直通單座閥芯加上導向結構組成，閥芯為柱塞型結構，帶波紋管密封結構，泄露，與普通單座閥相比具有體積小，重量輕，流量大等特點。適用于流量大，泄漏量要求嚴格的氯氣、液氯工況。精小型套筒與普通套筒閥相比，具有體積小1/3，流量大1/3的特點，應用于要求噪音低、壓差大的工業過程氯介質自動控制系統中。

1、閥體

閥體形式：直通單座（套筒）倒S型鑄造型鋼

閥體材質：含鎳高硅耐蝕低溫閥

公稱壓力：PN1.6 2.5 4.0

連接形式：法蘭式按JB78-59 JB/T79.2-94凹式

材料：A352 LCC

上閥蓋：低溫型-40~+150°C

填料：V型聚四氟乙烯、波紋管哈氏合金C-276

2、閥內組件

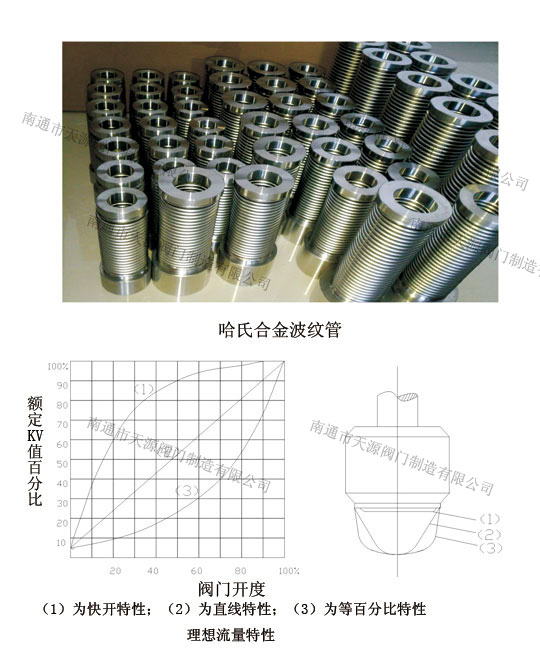

波紋管型：-40°C—+150°C 哈C-276（右圖）

壓蓋形式：螺栓壓緊式

填料：V型聚四氟乙烯，波紋管：哈C-276 閥瓣：司太立硬質合金

介質：氯氣、液氯

3、閥內組件

閥芯形式：上導向單座柱塞式閥芯，或上導向單座套筒柱塞式閥芯

流量特性：等百分比特性，直線特性和快開特性

材料：波紋管哈氏合金C-276

介質：氯氣、液氯

4、氣動執行機構：

智能型閥門定位器或制定品牌閥門定位器（雙作用、單作用）

形式：多彈簧式薄膜執行機構

墊片：橡膠石棉板、1Cr18Ni9Ti

膜片材料：丁睛橡膠夾增強滌綸織物

彈簧范圍：20-100（40-200，80-240、20-60、60-100）Kpa

壓縮彈簧：60Si2Mn

供氣壓力：0.14 0.16 0.28MPa

推桿：2Cr13

氣源接頭：內螺紋M10*1

膜蓋：A3

環境溫度：-30~+70°C

襯套：2Cr13

閥作用形式：氣—開式，氣—關式

5、主要技術參數

公稱通徑	閥座直徑	額定流量系數Kv		額定行程	薄膜有效面積cm2	固有可調比	環境溫度°C	基本誤差	回差	死區	額定流量系數	泄漏量
公稱通徑	閥座直徑	直線	等百分比		薄膜有效面積cm2	固有可調比	環境溫度°C	基本誤差	回差	死區	額定流量系數	泄漏量
G3/4	3 4 5 6 7 8	0.08 0.12 0.20 0.32 0.50 0.80		10	220	50：1	-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
20	10	1.8	1.6	10	350		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
	12	2.8	2.5		350		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
	15	4.4	4				-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
	20	6.9	6.3				-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
25	25	11	10	16	350		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
40	32	17.6	16	25	350		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
40	40	27.5	25		350		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
50	50	44	40		350		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
65	65	69	63	40	560		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
80	80	110	100		560		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
100	100	176	160		560		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
150	125	275	250	60	900		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
150	150	440	400		900		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
200	200	690	630		900		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
250	250	1000	900	100	1400		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
300	300	1600	1440	100	1400		-40~+85	不帶定位器±5% 帶定位器±1%	不帶定位器±3% 帶定位器±1%	不帶定位器±3% 帶定位器0.4%	±10%	單座10.4閥額容量（套筒10.3閥額定容量）
